高壓鼓風機出現軸斷的原因是什么？

* 來源: 上海茂控機電 * 作者: 小茂控 * 發表時間: 2021-08-03 11:05:42 * 瀏覽: 55

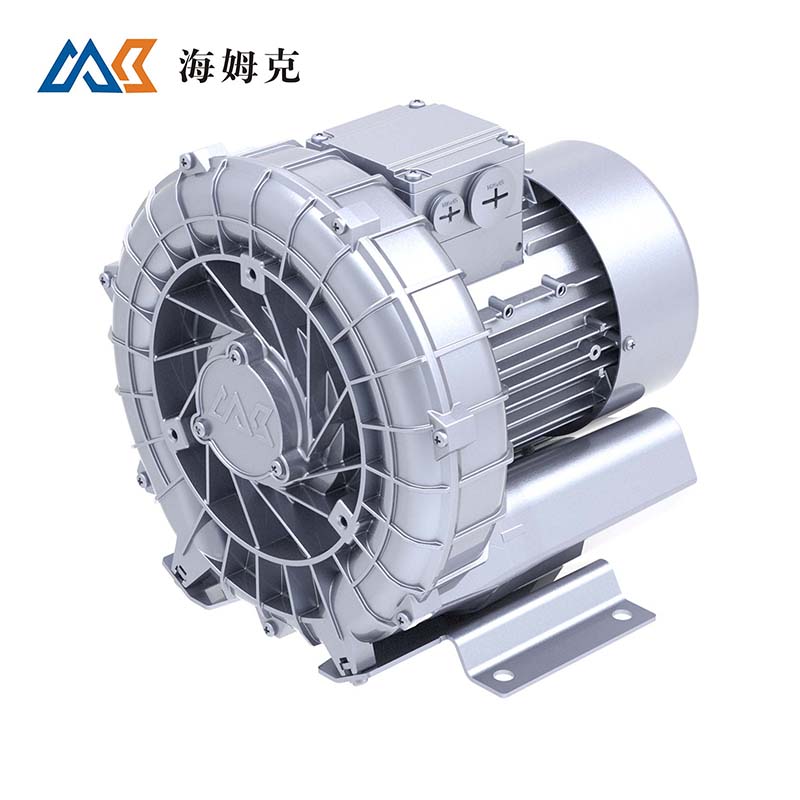

高壓鼓風機是一種吹氣或吸氣兩用的通用氣源工業機械產品：它主要用于：燃燒降氧機、卷煙濾嘴成型機、電鍍槽液攪拌、霧化干燥機、絲網印刷機、照相制版機、注塑機、自動上料烘干機、液體灌裝機、粉末灌裝機、電焊設備、電影機械、紙張運送、干洗衣服、清洗、干燥、輸送粉粒、空氣除塵、風刀干瓶、氣體傳送、送料、收集、環保水處理等。

高壓鼓風機設備運行一段時間后，驅動電機的輸出軸斷了。為什么驅動電機的輸出軸會扭斷？當我們仔細觀查高壓鼓風機驅動電機折斷的輸出軸橫斷面，會發現橫斷面的外圈較明亮，而越向軸心處斷面顏色越暗，zui后到軸心處是折斷的痕跡(點狀痕)。這一現象大多是驅動電機與高壓鼓風機裝配時兩者的不同心所致。

當驅動電機和高壓鼓風機間裝配同心度保證得較好時，驅動電機輸出軸所承受的僅僅是轉動力(扭矩)，運轉時也會很平順，沒有脈動感。而在不同心時，驅動電機輸出軸還要承受來自于高壓鼓風機輸入端的徑向力(彎矩)。這個徑向力的作用將會使驅動電機輸出軸被迫彎曲，而且彎曲的方向會隨著輸出軸轉動不斷變化。

如果同心度的誤差較大時，該徑向力使電機輸出軸局部溫度升高，其金屬結構不斷被破壞，將導致驅動電機輸出軸因局部疲勞而折斷。兩者同心度的誤差越大時，驅動電機輸出軸折斷的時間越短。在驅動電機輸出軸折斷的同時，高壓鼓風機輸入端同樣也會承受來自于驅動電機輸出軸方面的徑向力，如果這個徑向力超出高壓鼓風機輸入端所能承受的較大大徑向負荷的話，其結果也將導致高壓鼓風機輸入端產生變形甚至斷裂或輸入端支撐軸承損壞。因此，在裝配時保證同心度至關重要！
